Zakres instalacji i warunki, w których występuje żyrandol na 3 żarówki
Żyrandol trzy-punktowy trafia się w dwóch podstawowych odmianach: z jednym wspólnym zasilaniem dla wszystkich źródeł światła albo z wewnętrznym podziałem na sekcje, które da się sterować osobno. Z zewnątrz takie lampy potrafią wyglądać identycznie, a różnica wychodzi dopiero w czaszy przy przewodach i złączkach.
W praktyce standardem jest połączenie równoległe trzech oprawek. Oznacza to, że każda żarówka dostaje pełne napięcie, a przepalenie jednej nie gasi pozostałych. Tak ma być i tak najczęściej jest.
Liczba przewodów w lampie nie zawsze równa się liczbie przewodów w suficie. W żyrandolu mogą wychodzić dwa przewody, trzy albo cztery, zależnie od tego, czy jest przewód ochronny i czy producent przewidział podział na dwa obwody. Z sufitu spotyka się najczęściej trzy żyły, ale w starszych mieszkaniach bywają tylko dwie, a przy podwójnym włączniku potrafią wyjść cztery.
Połączenia robi się w puszce sufitowej lub w czaszy lampy na złączkach. Miejsce ma znaczenie: gdy w puszce jest ciasno, przewody ułożone na siłę mają większą skłonność do wysuwania się z zacisków. Krótko mówiąc: lepiej, gdy złączki nie są upychane pod naprężeniem.
Przewody w suficie i ich znaczenie w praktyce (L, N, PE oraz żyły sterujące)
W typowej instalacji spotyka się trzy funkcje przewodów: L jako faza, N jako przewód neutralny i PE jako ochronny. L doprowadza zasilanie do lampy przez włącznik, N stanowi powrót prądu, a PE łączy metalowe części z uziemieniem, żeby w razie uszkodzenia izolacji zabezpieczenia zadziałały szybko.
Kolory pomagają, ale nie są gwarancją. W nowych instalacjach PE bywa żółto-zielony, N często niebieski, a faza brązowa lub czarna. W starszym budownictwie zdarza się, że niebieski pełni rolę fazy, a przewód ochronny w ogóle nie występuje. Takie sytuacje regularnie wychodzą przy wymianie lampy w mieszkaniu z lat 70. albo w domu po kilku przeróbkach.
Ważny jest też przewód „powrotny” ze włącznika. To nie jest stała faza w puszce sufitowej, tylko faza podawana na lampę po włączeniu światła. Przy włączniku podwójnym mogą być dwa powroty, czyli dwie żyły sterujące prowadzące do dwóch sekcji świecenia.
Kolorom nie ufa się wtedy, gdy instalacja była poprawiana, przedłużana albo łączona w puszkach po drodze. Różne odcinki kabla, wymiany fragmentów i brak konsekwencji w oznaczeniach potrafią zrobić bałagan. W takich warunkach identyfikacja funkcji przewodów bywa konieczna, inaczej łatwo pomylić N z powrotem ze włącznika.

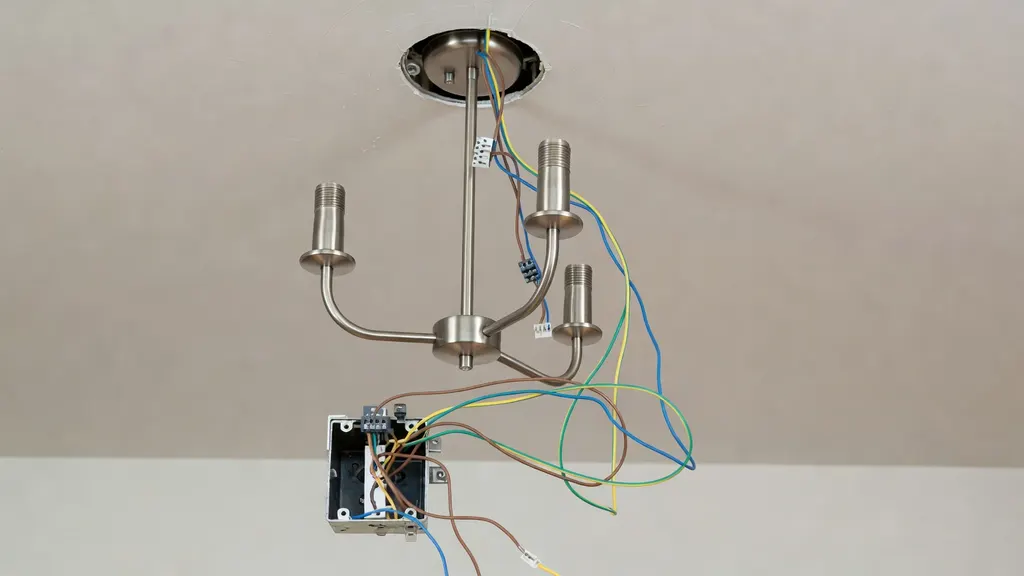

Układ połączeń w żyrandolu 3-żarówkowym (wewnętrzne mostki i grupy przewodów)
W żyrandolu trzy-żarówkowym najczęściej wychodzi wspólny N dla wszystkich oprawek, wspólny PE dla metalowego korpusu oraz jeden przewód fazowy. W wersji przygotowanej pod dwa obwody wychodzą dwa przewody fazowe: każdy zasila inną grupę oprawek, często w układzie 1+2.

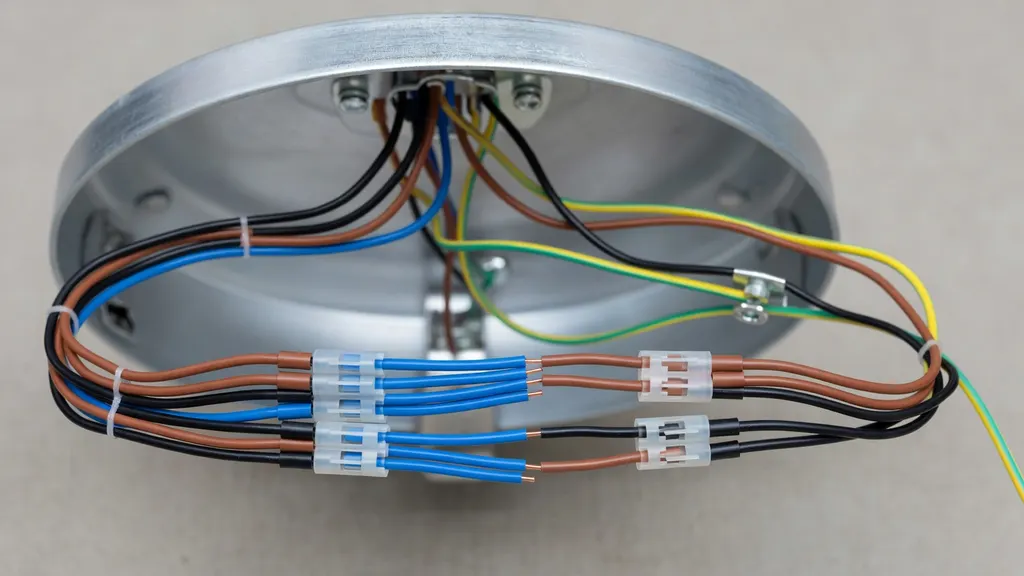

Mostkowanie wewnątrz oprawy jest normalne. Producent łączy neutralne żyły wszystkich oprawek razem i wyprowadza je jako jeden przewód, podobnie z ochronnym. Czasem także faza jest rozdzielona na kilka żył idących do poszczególnych ramion, a z lampy wychodzi kilka przewodów fazowych do zmostkowania w jednym zacisku. W puszce sufitowej kończy się to większą liczbą połączeń, mimo że z sufitu wciąż przychodzą trzy żyły.
Różnica między lampą z jednym wejściem fazy a oprawą przystosowaną do dwóch obwodów sprowadza się do tego, czy faza w żyrandolu jest rozdzielona na jedną grupę, czy na dwie niezależne. Jeśli oprawa ma dwa wejścia fazowe, a w suficie jest tylko jeden powrót, sekcje i tak będą świeciły razem po połączeniu tych dwóch wejść.
Newralgiczne miejsca to zaciski oprawek i połączenia schowane w czaszy. Zdarza się, że przewód jest ledwo złapany, a po skręceniu czaszy zaczyna pracować i wysuwa się z zacisku. Po kilku dniach pojawia się migotanie i temat wraca. Metalowy korpus powinien mieć pewne połączenie z PE; luźny przewód ochronny to jeden z częstszych grzechów w lampach z ciężką, metalową konstrukcją.
Konfiguracje połączeń przy 3 przewodach w suficie (najczęstszy wariant)
Trzy przewody w suficie oznaczają układ z jednym wspólnym sterowaniem: po włączeniu zapalają się wszystkie trzy żarówki naraz. Tak wygląda zdecydowana większość montażów w salonie, sypialni czy na klatce schodowej w domu jednorodzinnym.
Logika połączeń jest prosta: L z sufitu łączy się z przewodem fazowym lampy, N z sufitu z neutralnym lampy, a PE z sufitu z ochronnym lampy. Jeśli z lampy wychodzą dwie żyły fazowe (oprawa pod dwa obwody), a w suficie jest tylko jeden L sterowany włącznikiem, te dwa przewody fazowe z lampy łączy się razem i dopina do jednego L z sufitu.
W lampach z kilkoma ramionami bywa, że w czaszy są trzy osobne przewody idące do oprawek jako faza i trzeba je zebrać w jedną złączkę. Wtedy do jednego zacisku trafia przewód L z sufitu oraz kilka przewodów fazowych z oprawy. W praktyce przydaje się złączka, która pewnie trzyma kilka żył o przekroju 1,5 mm2, bez wciskania ich „na styk”.
Błędy w tym wariancie mają dość charakterystyczne skutki. Brak światła często wynika z podłączenia L do N albo z przerwy na jednym z zacisków w czaszy. Wybijanie zabezpieczenia po włączeniu wskazuje na zwarcie, często na odsłoniętej miedzi dotykającej obudowy lub na pomylonych żyłach w złączce. „Kopanie” metalowej obudowy po dotknięciu to sygnał, że PE nie jest podłączony albo w ogóle go nie ma. Tego nie zostawia się na później.

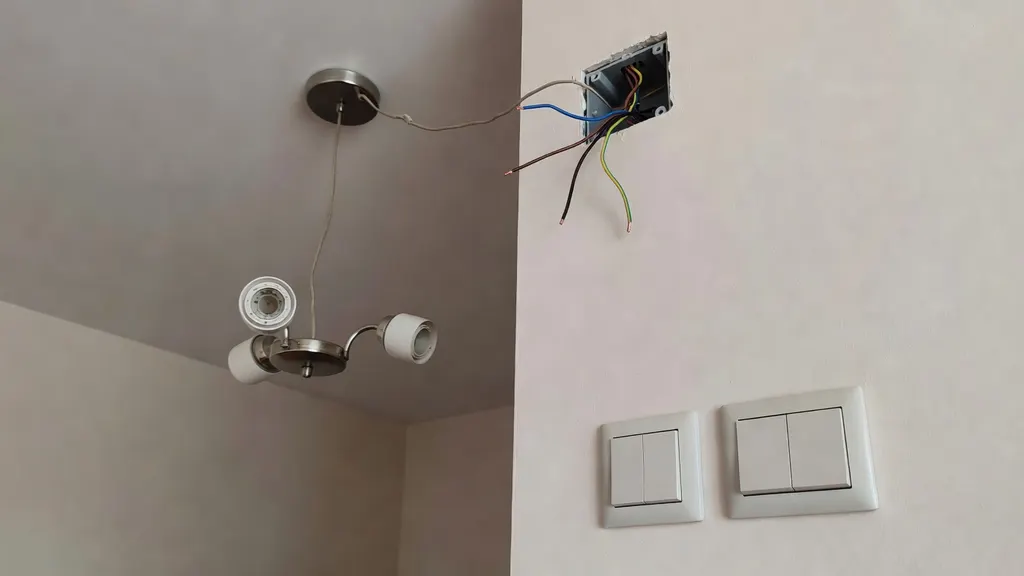

Wpływ włącznika na działanie żyrandola (pojedynczy i podwójny, jedna lub dwie strefy świecenia)
Pojedynczy włącznik steruje jednym przewodem powrotnym, więc daje jeden tryb świecenia: wszystko naraz. W takim układzie nawet żyrandol przygotowany do dwóch obwodów będzie działał jednosekcyjnie, jeśli jego wejścia fazowe zostaną połączone razem.
Podwójny włącznik ma sens wtedy, gdy do puszki sufitowej dochodzą dwie żyły sterujące, czyli dwa powroty. To częsty układ w mieszkaniach, gdzie planowano żyrandol z dwoma sekcjami i rozdzielone sterowanie. Bez dodatkowej żyły w suficie drugi klawisz nie ma czego załączać.
Podział trzech żarówek na sekcje bywa realizowany jako 1+2. W oprawie są wtedy dwa przewody fazowe: jeden zasila pojedynczą oprawkę, drugi zasila dwie pozostałe. Z punktu widzenia instalacji w suficie potrzebne są dwa powroty ze ściany, plus N i PE. W praktyce często wychodzi, że sufit ma tylko trzy żyły, a na ścianie jest podwójny włącznik. Efekt kończy się na tym, że jedna sekcja działa, a druga nie, bo brakuje przewodu sterującego.
Ograniczenie jest twarde: liczby obwodów nie da się „dorobić” samym podłączeniem w lampie. Jeśli w suficie jest jeden powrót, da się uzyskać tylko jedno wspólne sterowanie, niezależnie od liczby klawiszy włącznika.
Sytuacje szczególne: 2 przewody w suficie, 4 przewody w suficie oraz starsze instalacje
Dwa przewody w suficie (brak PE)
Dwa przewody w suficie oznaczają brak przewodu ochronnego. Zostaje faza i neutralny, a uziemienia nie ma gdzie podłączyć. Ten wariant trafia się w starszych mieszkaniach, gdzie instalacja oświetleniowa była prowadzona dwużyłowo i nikt nie doprowadzał PE do punktów świetlnych.
W takim układzie bezpieczniej montować oprawy w II klasie ochronności, czyli takie, które nie wymagają PE i są zbudowane z podwójną izolacją. Metalowy żyrandol z zaciskiem ochronnym to inna historia: brak PE oznacza, że przy uszkodzeniu izolacji obudowa może znaleźć się pod napięciem i zabezpieczenie nie musi zareagować. Czasem w domach widać, że metalowa lampa działa latami na dwóch żyłach, aż do pierwszej wilgotnej nocy i przypadkowego dotknięcia mokrą dłonią. Wtedy robi się nerwowo.
Typowe objawy problemów to wyczuwalne „mrowienie” na obudowie, sporadyczne wyzwalanie RCD po włączeniu lub przygasanie światła przy poruszeniu lampą. Jeśli lampa jest metalowa, a z sufitu wychodzą tylko dwa przewody, rozsądniej odstąpić od montażu i wrócić do tematu po doprowadzeniu PE.
Cztery przewody w suficie (dwa obwody / dwa powroty)
Cztery przewody w suficie często oznaczają dwa powroty ze włącznika oraz wspólny N i PE. W praktyce wygląd bywa taki: dwa przewody „sterujące” o różnych kolorach, jeden niebieski jako N i żółto-zielony jako PE. To daje możliwość osobnego sterowania sekcjami żyrandola.
Taki układ pasuje do oprawy z dwoma wejściami fazy, gdzie rozdziela się świecenie na dwa tory. W żyrandolu trzy-żarówkowym spotyka się rozdział 1+2, czasem 2+1 zależnie od konstrukcji. Jeśli oprawa ma tylko jeden przewód fazowy, dwa powroty w suficie nie pomogą bez przeróbki okablowania w samej lampie, a na to nie zawsze jest miejsce i sens.
Pomyłki przy dwóch obwodach są powtarzalne: zamiana przewodu neutralnego z powrotem powoduje dziwne zachowanie, gdzie lampa świeci tylko w jednej konfiguracji klawiszy albo żarówki tlą się po wyłączeniu. Zdarza się też przerwa na PE, bo ktoś uznał, że „nie jest potrzebny do świecenia” i zostawił go luźno w puszce. Potem wychodzi to przy dotknięciu metalowej czaszy.
Starsze oznaczenia i nietypowe kolory
W starszych instalacjach kolory żył potrafią być mylące, bo przez lata zmieniały się standardy, a do tego dochodzą naprawy robione różnymi kablami. Spotyka się przewody białe, szare, czerwone, a niebieski bywa wykorzystany jako faza. W puszce sufitowej czasem widać też ślady po dawnych złączkach porcelanowych i dołożone odcinki przewodów w innym kolorze.
W takich warunkach przed łączeniem ważna jest identyfikacja funkcji przewodów pomiarem, a nie wiarą w barwy izolacji. To szczególnie istotne wtedy, gdy w suficie jest więcej żył, a włącznik ma dwa klawisze i instalacja była już „poprawiana”. Jeden błąd na N i powrocie potrafi wyglądać niewinnie, dopóki nie zacznie grzać złączka w czaszy.
Bezpieczeństwo, typowe błędy i sygnały nieprawidłowego podłączenia
Podstawy bezpieczeństwa są nie do przeskoczenia: odłączenie zasilania w rozdzielnicy, sprawdzenie braku napięcia miernikiem lub wskaźnikiem, stabilne zamocowanie haków i uchwytów. Żyrandol bywa ciężki i potrafi pracować na suficie, jeśli mocowanie jest tylko „na słowo honoru”. Jeden porządny punkt montażowy robi różnicę.
Najczęstsze błędy to łączenie przewodów na skrętkę bez złączki, pozostawienie niepodłączonego PE do metalowej obudowy, niedokręcone zaciski i złe grupowanie N z L w czaszy. W praktyce często widać też zbyt długie odizolowanie żył: miedź wystaje poza zacisk i dotyka sąsiedniego przewodu albo korpusu. Czasem działa, dopóki ktoś nie poruszy lampą przy sprzątaniu. Potem zaczyna się seria „dziwnych” awarii.
Po włączeniu światła sygnały ostrzegawcze są konkretne: migotanie, grzanie złączek, zapach topiącej się izolacji, strzelanie w puszce, wybijanie zabezpieczenia lub RCD. Takie objawy nie są kosmetyczne. Instalacja daje znać, że coś jest nie tak.
Elektryk jest potrzebny, gdy nie da się jednoznacznie rozpoznać przewodów, gdy brakuje PE przy metalowej lampie, gdy w puszce widać ślady przegrzania albo izolacja przewodów jest uszkodzona i kruszy się w palcach. Przy starych przewodach w suficie czasem odpada sama izolacja po poruszeniu żyłą. Wtedy dalsze „dopasowywanie” połączeń przestaje mieć sens
