Zakres instalacji i typowe konfiguracje czujnik ruchu + zmierzchu z lampą

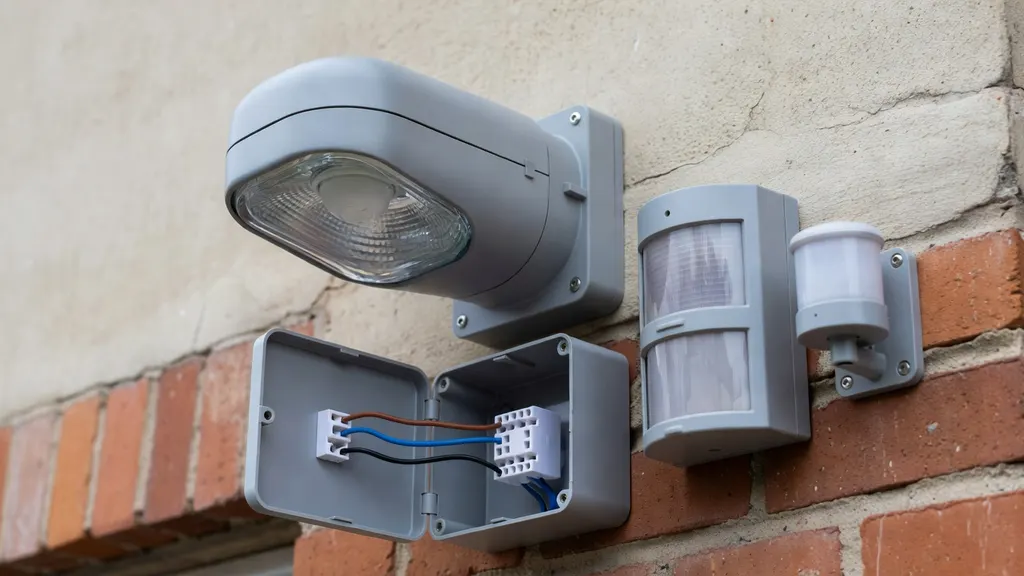

Najprostszy układ to lampa z czujnikiem wbudowanym w obudowę. Wtedy dochodzi standardowe zasilanie 230 V i cała „logika” dzieje się w oprawie. Drugi wariant to osobne moduły: czujnik ruchu oraz czujnik zmierzchu montowane na elewacji, w puszce albo w rozdzielni. Taki zestaw daje więcej swobody, ale wymaga sensownego prowadzenia przewodów.
Najczęstszy cel działania jest prosty: światło ma zapalać się tylko po zmroku i tylko wtedy, gdy wykryty zostanie ruch. To ogranicza świecenie na pusto. W praktyce mocno ułatwia to życie przy wejściu do domu, na podjeździe i w przejściu między budynkiem a bramą.
Spotyka się zarówno układ z jedną lampą, jak i z kilkoma oprawami sterowanymi wspólnie. Czasem działa to odwrotnie: kilka punktów detekcji pilnuje jednej strefy, bo wejście jest z dwóch stron albo narożnik budynku zasłania pole widzenia. W domach jednorodzinnych często wychodzi to „po drodze”, gdy dołożona zostaje druga oprawa do już działającej instalacji.
Na zewnątrz ważna jest odporność na warunki i szeroki kąt detekcji. We wnętrzach priorytety bywają inne: w korytarzu liczy się brak fałszywych zadziałań przy przeciągach, a w garażu stabilna praca przy niskich temperaturach zimą. Ten sam czujnik potrafi zachowywać się zupełnie inaczej w różnych miejscach. To normalne.
Rodzaje czujników oraz ich wpływ na okablowanie i działanie
Czujniki ruchu PIR reagują na zmiany promieniowania cieplnego. Dobrze wykrywają człowieka przechodzącego przez strefę, słabiej sprawdzają się przy podejściu na wprost, zwłaszcza gdy montaż jest wysoko. Za to są mniej podatne na „widzenie przez przeszkody”. Z czujnikami mikrofalowymi bywa odwrotnie: radar potrafi wykryć ruch przez cienkie przegrody i szybę, a czasem także przez lekkie drzwi czy ściankę z drewna. W domowych warunkach kończy się to zapalaniem światła od ruchu w sąsiednim pomieszczeniu albo od przejeżdżającego auta za ogrodzeniem.
Czujnik zmierzchu może mieć element światłoczuły oparty na fotorezystorze albo fotodiodzie. W codziennym użytkowaniu ważniejsze od technologii jest to, czy ma stabilny próg i czy nie „głupieje” od własnej lampy. Gdy czujnik widzi światło z oprawy, pojawia się klasyczna sytuacja: zapala, rozjaśnia otoczenie, uznaje że jest jasno, gasi, robi się ciemno, znów zapala. Ten cykl da się wywołać nawet w dobrze zrobionej instalacji, jeśli element światłoczuły jest w złym miejscu.
Pod względem zasilania spotyka się czujniki sieciowe 230 V oraz bateryjne. Bateryjne są wygodne montażowo, ale w układzie z lampą 230 V potrzebują elementu wykonawczego po stronie zasilania oprawy. Sam czujnik na baterię nie „przepuści” bezpośrednio fazy do lampy. W wersji sieciowej logika jest prostsza: zasilanie wchodzi do czujnika, a z wyjścia idzie do oprawy.
Warto spojrzeć na kompatybilność z obciążeniem, szczególnie przy LED. Część czujników ma minimalne obciążenie 10 W, 20 W lub 40 W, a nowoczesne oprawy LED potrafią pobierać 6 W lub 8 W. Efekt to migotanie, żarzenie po wyłączeniu albo brak pewnego zadziałania. Drugi temat to prąd rozruchowy zasilaczy LED: moc oprawy może być mała, ale start bywa „twardy”, co potrafi wykończyć tani przekaźnik w czujniku. W ogrodzie często widać to po tym, że przez kilka miesięcy działa, a potem zaczyna się losowe gaśnięcie lub brak załączenia.
Oznaczenia przewodów i zacisków w czujnikach oraz oprawach oświetleniowych
W instalacji 230 V pojawiają się trzy podstawowe przewody: L (fazowy), N (neutralny) i PE (ochronny). L jest przewodem sterowanym przez czujniki i wyłączniki, N stanowi powrót, a PE odpowiada za ochronę przeciwporażeniową w oprawach z metalową obudową oraz w urządzeniach z zaciskiem ochronnym. To nie jest detal do pominięcia.
Kolory żył pomagają, ale nie zastępują weryfikacji. Najczęściej faza jest brązowa, czarna lub szara, neutralny niebieski, a ochronny żółto-zielony. W starszych instalacjach i po przeróbkach zdarzają się odstępstwa. W praktyce trafiają się puszki, gdzie wszystkie przewody są „na czarno” i tylko pomiar daje pewność.

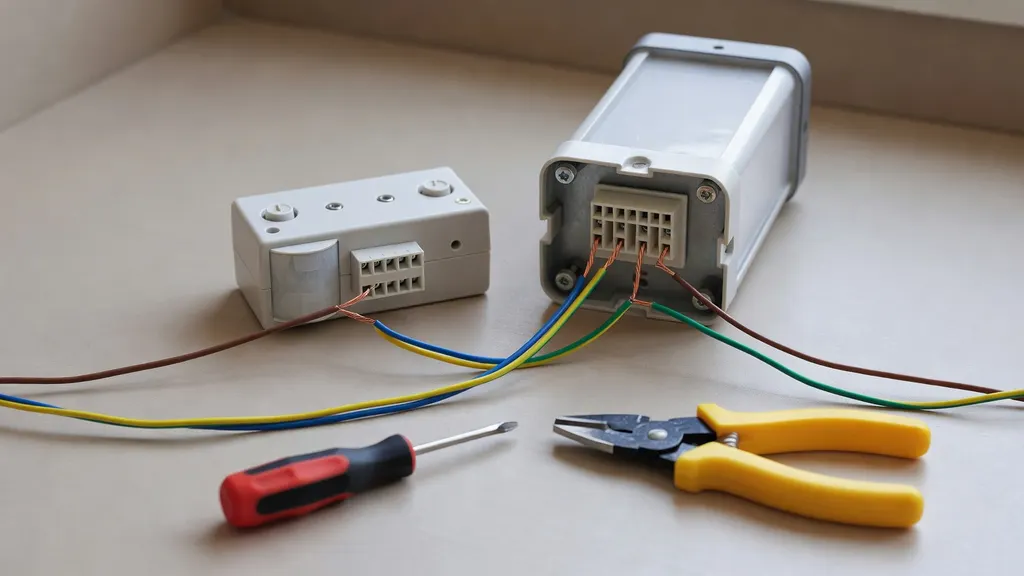

Na czujnikach spotyka się oznaczenia L i N jako zasilanie oraz OUT, L’ albo strzałkę jako wyjście na lampę. Czasem zamiast OUT jest zacisk opisany jako LOAD lub symbolem żarówki. W czujnikach zmierzchu bywa IN~ jako wejście zasilania i osobny zacisk na wyjście. Opisy nie są jednolite, dlatego dokumentacja konkretnego modelu ma znaczenie, nawet jeśli obudowa wygląda identycznie jak inna.
Przewód PE w lampie powinien trafić do zacisku ochronnego, jeśli oprawa go ma. W czujnikach z tworzywa często nie ma zacisku PE, ale przewód ochronny i tak trzeba przeprowadzić dalej do lampy w puszce lub złączce. Zdarza się, że po montażu zostaje „luzem” w środku puszki, bo ktoś uznał, że skoro czujnik plastikowy, to temat znika. Nie znika.
Logika połączeń elektrycznych dla układu ruch + zmierzch z jedną lampą
Gdy osobny czujnik zmierzchu i czujnik ruchu mają sterować jedną lampą w logice „tylko po zmroku i po ruchu”, stosuje się sterowanie szeregowe. Czujnik zmierzchu dopuszcza zasilanie na wejście czujnika ruchu, a dopiero czujnik ruchu podaje fazę na lampę. Układ działa jak warunek AND: muszą być spełnione oba warunki.
W rozbudowach spotyka się też logikę OR, gdy dołącza się ręczne sterowanie. Wtedy włącznik ścienny podaje fazę na lampę niezależnie od automatyki, a czujniki działają równolegle. To wygodne przy pracach na posesji albo przy dłuższym przebywaniu w garażu, ale wymaga przemyślenia połączeń, żeby nie pojawiły się „dziwne” stany.
W instalacjach oświetleniowych przełącza się przewód fazowy L, nie neutralny N. Ma to znaczenie serwisowe i bezpieczeństwa: po wyłączeniu lampy przewód w oprawie nie powinien pozostawać pod napięciem. W praktyce błędne przełączanie N powoduje sytuację, w której oprawa jest „zgaszona”, ale w środku nadal jest faza. Potem wystarczy odkręcić klosz i robi się nieprzyjemnie.
Typowy przebieg połączeń w układzie szeregowym wygląda tak: zasilanie L i N dochodzi do czujnika zmierzchu, wyjście L z czujnika zmierzchu idzie na wejście L czujnika ruchu, a z wyjścia OUT czujnika ruchu wychodzi L na lampę. Neutralny N jest wspólny dla czujników i oprawy, prowadzony równolegle. Przewód PE biegnie prosto do lampy i ewentualnie przez puszki przelotowo.
Po uruchomieniu zachowanie lampy zależy od ustawień i od samego progu zmierzchu. Czas podtrzymania światła po ostatnim ruchu bywa ustawiany w zakresie 10 s do 12 min, zależnie od modelu. Opóźnienie ma sens, bo przy krótkich czasach lampa gaśnie w połowie przejścia. Czasem wystarcza 60 s. Krócej robi się nerwowo.
Integracja z osprzętem: włącznik, kilka czujników, dwie lampy
Włącznik ścienny jako obejście automatyki
Obejście polega na tym, że włącznik podaje fazę na lampę niezależnie od wyjścia czujnika ruchu. W najprostszej wersji działa to jako wymuszenie świecenia, a automatyka w tle nadal może „klikać” przekaźnikiem, tylko nie ma wpływu na stan lampy, bo lampa dostaje L inną drogą. W praktyce widać to po delikatnym klikaniu czujnika przy wykryciu ruchu mimo stałego świecenia.
Stosuje się włączniki pojedyncze, które po prostu zwierają fazę na lampę, oraz układy dwuklawiszowe, gdzie jeden klawisz odpowiada za AUTO, a drugi za ON. Żeby to miało sens, w puszce musi być dostępna faza stała oraz przewód do lampy. W starszych instalacjach w puszce często jest tylko przewód powrotny, bez N, a wtedy kombinacje robią się ograniczone.
Ryzyko funkcjonalne pojawia się, gdy włącznik jest wpięty tak, że zasila czujnik „od strony wyjścia” albo podaje napięcie na zaciski, które nie są do tego przewidziane. Czujniki potrafią wtedy świecić stale, wariować z czasem, a czasem uszkadzają się przy pierwszej burzy. Takie przypadki trafiają się częściej niż by się wydawało.
Dwa czujniki ruchu dla jednej lampy lub strefy
Dwa czujniki ruchu montuje się, gdy jedna „głowa” nie obejmuje przejścia albo są dwa kierunki podejścia. Na zewnątrz sprawdza się to przy podjeździe i furtce, gdzie człowiek pojawia się raz od ulicy, raz od garażu. Ważne jest wtedy łączenie sygnałów tak, aby nie dochodziło do podawania fazy z jednego wyjścia na drugie wyjście.
Najczęściej łączy się wyjścia czujników równolegle na przewód fazowy lampy, a zasilanie L i N podaje na oba czujniki osobno. Jeżeli konstrukcja czujnika tego wymaga, stosuje się separację przez dodatkowy przekaźnik. W przeciwnym razie potrafi zadziałać tylko jeden czujnik, a drugi „przywiesza” się w stanie niejednoznacznym. Czas świecenia zaczyna wtedy zależeć od tego, który czujnik uruchomił lampę i jakie ma ustawienie TIME. W praktyce kończy się to skokami: raz gaśnie po 30 sekundach, raz po 3 minutach.
Jedna automatyka dla kilku punktów świetlnych
Jedno wyjście czujnika może sterować kilkoma oprawami, jeśli suma obciążeń mieści się w danych czujnika. Oprawy łączy się równolegle: wspólna faza sterowana z OUT, wspólny neutralny N oraz przewód ochronny PE do każdej lampy. Przy kilku lampach na elewacji dobrze sprawdza się prowadzenie przewodów w jednej trasie i rozgałęzienia w puszkach hermetycznych. Porządek w puszkach naprawdę ułatwia serwis po latach.
Gdy lamp jest dużo albo mają zasilacze o wysokim prądzie rozruchowym, pojawia się potrzeba dodatkowego elementu wykonawczego. Przekaźnik lub stycznik przejmuje obciążenie, a czujnik steruje tylko cewką. To często rozwiązuje problem sklejających się styków w czujniku i nagłego świecenia „na stałe” po kilku miesiącach pracy.
Umiejscowienie czujników i wymagania montażowe dla stabilnej detekcji
Skuteczność czujnika ruchu zależy od wysokości i kierunku. PIR lepiej wykrywa ruch poprzeczny, gdy przejście przecina strefy detekcji, a nie idzie prosto w stronę czujnika. Przy montażu na wysokości 2,2–2,5 m łatwiej ustawić sensowny zasięg przy drzwiach wejściowych, a strefa martwa pod czujnikiem nie jest tak dokuczliwa. Gdy czujnik wisi na 3,5 m, wykrywa później i często odpala dopiero wtedy, gdy człowiek jest już pod kloszem lampy.
Fałszywe alarmy biorą się z kilku rzeczy: ciepły nawiew z kratki wentylacyjnej, ruch gałęzi w zasięgu, intensywne opady, koty przebiegające po murku. Mikrofalowe potrafią reagować na ruch za płotem albo na bramę przesuwną. W ogrodzie częsty jest prosty przypadek: czujnik skierowany na rabatę, a przy wietrze rośliny robią swoje i światło miga pół nocy. Takie ustawienie działa tylko w bezwietrzne dni.
Czujnik zmierzchu powinien widzieć światło dzienne, ale nie powinien widzieć własnej lampy. Pomaga skierowanie go w stronę nieba lub w cień pod okapem, zależnie od układu budynku i stron świata. Czasem wystarczy mała osłona, która odcina światło z oprawy, a przepuszcza rozproszone światło dzienne. W wielu domach problemem jest biały tynk i jasna kostka, które odbijają światło z lampy prosto w element światłoczuły.
Na zewnątrz liczy się szczelność. Dla czujników i puszek stosuje się osprzęt o IP44 jako minimum w miejscach osłoniętych oraz IP65 tam, gdzie leje pod kątem i gdzie pracuje myjka ciśnieniowa. Dławiki kablowe muszą pasować do średnicy przewodu i trzeba je dokręcić, inaczej woda znajdzie drogę do środka. Zdarza się, że po jednej zimie w obudowie stoi woda i czujnik zaczyna świecić bez przerwy. Koniec tematu.
Estetyka ma znaczenie, ale serwisowość też. Dostęp do pokręteł TIME, SENS i LUX powinien być realny bez demontażu połowy elewacji. W praktyce lepiej wypada czujnik na osobnej podstawie przy puszce, niż schowany w trudno dostępnej wnęce, gdzie regulacja kończy się drabinką i gimnastyką.
Ustawienia, testy działania i typowe usterki po uruchomieniu
Na czujniku ruchu pojawiają się trzy podstawowe nastawy: TIME, SENS i czasem LUX. TIME ustawia czas świecenia po ostatnim wykryciu ruchu, SENS reguluje czułość, a LUX ustala próg, poniżej którego czujnik w ogóle ma działać. W układzie z osobnym czujnikiem zmierzchu LUX w czujniku ruchu najlepiej ustawić na tryb „dzień” albo na najwyższy próg, żeby nie dublować warunku. Dwa progi zmierzchu w szeregu potrafią dać efekt, że raz działa, raz nie.
W czujniku zmierzchu kluczowy jest próg załączenia i wyłączenia oraz histereza, jeśli jest przewidziana. Histereza ogranicza „pompowanie” przy zmiennym świetle, gdy chmury szybko przesuwają się po niebie lub gdy w pobliżu przejeżdżają auta. Część czujników ma też opóźnienie reakcji, co pomaga przy krótkich błyskach światła z reflektorów.
Testy warto wykonać w dwóch warunkach: w dzień oraz po zmroku. W dzień łatwo sprawdzić, czy czujnik ruchu widzi ruch z różnych kierunków i czy nie reaguje na rzeczy przypadkowe. Po zmroku wychodzą problemy z progiem zmierzchu i z wpływem własnej lampy. Na posesjach często wychodzi jeszcze jeden detal: w jednym miejscu działa dobrze, a po przestawieniu o 20 cm zaczyna zapalać od wiatru. Takie rzeczy dzieją się na serio.
Ciągłe świecenie bywa skutkiem źle ustawionego LUX, ale też błędnego połączenia OUT z L albo podania fazy na wyjście z innego obwodu. Brak załączenia to często brak przewodu N w puszce, zamiana L i N, albo wpięcie przewodu do zacisku IN~ zamiast do OUT. Migotanie LED ma kilka przyczyn: zbyt małe obciążenie dla czujnika, prąd upływu w elektronice czujnika, a czasem podświetlany włącznik wpięty równolegle. Takie migotanie potrafi doprowadzić do szału, bo wygląda jak usterka lampy, a problem jest w sterowaniu.
Diagnostyka instalacyjna zaczyna się od sprawdzenia, czy na wejściu czujnika jest stałe zasilanie 230 V i czy neutralny N faktycznie wraca do rozdzielni. Potem dopiero ma sens sprawdzanie wyjścia OUT i ciągłości przewodów do lampy. Luźna złączka w puszce potrafi zrobić objawy identyczne jak uszkodzony czujnik. Zdarza się też, że przewód PE nie jest podłączony, bo „przecież działa”. Działa, aż przestanie.
Przy pracach serwisowych zasilanie trzeba wyłączyć i potwierdzić brak napięcia miernikiem dwubiegunowym. Próbniki neonowe w takich układach wprowadzają zamieszanie, bo potrafią pokazywać „ducha” na przewodach sterowanych przez elektronikę. Jeżeli w puszce brakuje neutralnego, przewody są w złym stanie, a instalacja jest na zewnątrz i dochodzi kwestia szczelności oraz ochrony, sensowniej zlecić temat elektrykowi. Bez kombinowania pod napięciem. Bez skrótów.
